فیوز یکی از اجزای کلیدی در سیستم برق خودرو است که نقش مهمی در محافظت از مدارهای الکتریکی ایفا میکند. دانستن روش صحیح تست فیوز میتواند از آسیبهای جدی به قطعات خودرو جلوگیری کند. در این راهنما به زبان ساده و کاربردی، نحوه تست فیوز خودرو را با استفاده از ابزارهایی مانند تست لامپ و کار با مولتیمتر بررسی میکنیم. همچنین نکات مهم ایمنی و انواع فیوزهای مورد استفاده در خودروها را معرفی خواهیم کرد تا بتوانید با اطمینان بیشتری مشکلات برق خودرو را بررسی و رفع کنید. این مبحث یکی از اصلی ترین مباحث دوره آموزش برق خودرو می باشد.
فیوز خودرو چیست و چه کاربردی دارد؟
فیوز یکی از اجزای مهم در مدارات برق خودرو میباشد ، جهت محافظت از مدار و مصرف کننده ها از فیوز در مدارات استفاده میشود.
نحوه عملکرد فیوز در مدار برق خودرو
به صورتی است که نسبت به آمپر مصرفی در مصرف کننده ها در مدارات حساس می باشد و اگر آمپر یا جریان بیش از آمپر فیوز در مدار مصرف شود ، فیوز سوخته و مدار را قطع میکند تا مصرف کننده ها آسیب نبینند. نحوه اتصال با مصرف کننده ها به صورت سری که از انواع مدار برقی است می باشد.
آموزش تست فیوز خودرو با تست لامپ
جهت تست فیوز خودرو ، باطریساز میتواند از یک تست لامپ استفاده نماید به صورتی که پس از روشن کردن مدارات و باز کردن سوئیچ خودرو درب جعبه فیوز ها را باز کرده و یک سر تست لامپ را به بدنه فلزی خودرو (رنگی نباشد) متصل مینماییم و سر دیگر تست لامپ را به قسمت های مختلف فیوز اتصال میدهیم ، اگر قبل از فیوز تست لامپ روشن شود و بعد از فیوز تست لامپ را روشن نکرد فیوز سوخته و در غیر این صورت فیوز سالم است.
نکته 1 : در صورت سوختن فیوز میبایست حتما یک عدد فیوز با همان مشخصات قبلی فیوز بکار رفته انتخاب و در جایگاه خود قرار بگیرد .
نکته 2 : به هیچ عنوان از سیم جهت اتصال مدار در پایه فیوز استفاده نشود.

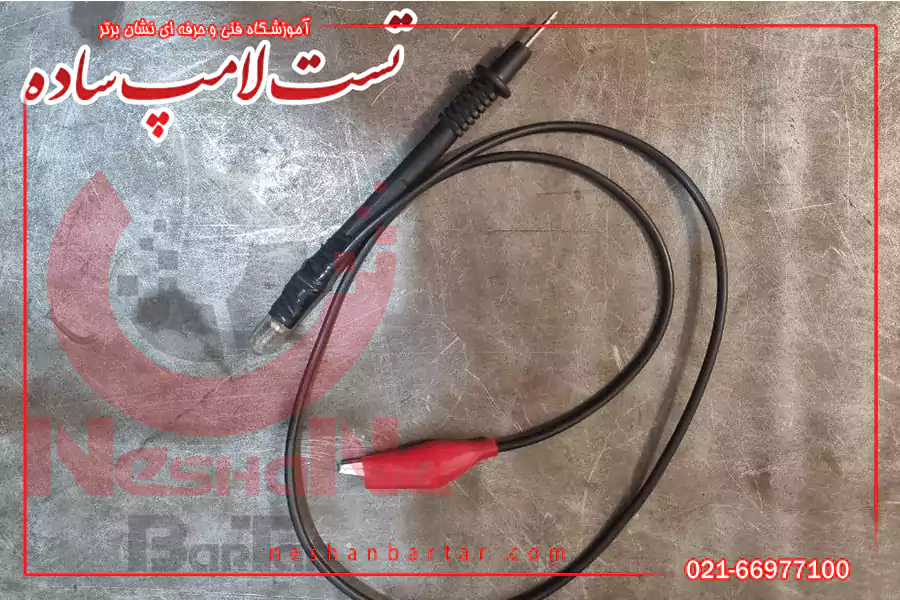

وسایل لازم برای ساخت تست لامپ خودرو
- لامپ 12 ولت
- جا زغالی یا سرپیچ لامپ 12 ولت خودرویی
- دو تکه سیم افشان با شماره 1.5 به طول نیم متر
- دو عدد گیره سوسماری
ساخت تست لامپ خودرو با فازمتر
- یک عدد فازمتر
- یک متر سیم شماره 1.5 از نوع افشان
- گیره سوسماری
- لامپ 12 ولت خودرویی کوچک
مراحل تست فیوز خودرو با تست لامپ به صورت عملی
1- خودرو را خاموش کنید:
قبل از شروع کار تست فیوز خودرو، مطمئن شوید که خودرو خاموش است. این اقدام ایمنی مهمی است.
2-شمارهگذاری و محلیابی فیوزها:
با استفاده از دفترچه راهنما، محل جعبه فیوز و شمارهگذاری فیوزها را پیدا کنید. معمولاً جعبه فیوز در داخل کابین یا در زیر کاپوت قرار دارد.
3- بازکردن جعبه فیوز در خودرو :
درب جعبه فیوز را با احتیاط باز کنید. معمولاً درب برچسبی با اطلاعات مربوط به هر فیوز دارد.
4- بررسی بصری فیوزها در خودرو :
با دقت، هر فیوز را بررسی کنید. فیوزهای سوخته معمولاً سیم داخلی آنها قطع شده است یا اینکه شفافیت رنگ آنها تغییر کرده است.
روش تست فیوز خودرو با مولتیمتر
میتوانید از یک مولتیمتر برای تست فیوز استفاده کنید. دکمه مولتیمتر را روی حالت “Ohm” یا “مقاومت” قرار دهید.
دو پراب مولتیمتر را به دو طرف پایانههای فیوز وصل کنید. اگر مقدار مقاومت نزدیک به صفر باشد، فیوز سالم است. اگر آن عدد بالاتر از صفر باشد یا هیچ مقاومتی نشان ندهد، فیوز خراب است.
5- تعویض فیوزهای خراب:
اگر فیوزی سوخته باشد، آن را با نوع مشابه جایگزین کنید. همیشه از فیوزهایی با همان ولتاژ و ظرفیت استفاده کنید.
6- بستن جعبه فیوز:
پس از اطمینان از سالم بودن یا تعویض فیوزها، درب جعبه فیوز را ببندید و مطمئن شوید که محکم شده است.
نکات ایمنی مهم هنگام تست و تعویض فیوز خودرو
• همیشه از روشن کردن خودرو در حین عملیات تست فیوز خودداری کنید.
• از تعویض فیوزها با ظرفیت بالاتر خودداری کنید، زیرا این کار ممکن است منجر به آسیب به سیستم الکتریکی خودرو شود.
• در صورتی که پس از تعویض فیوز، فیوزها دوباره سوخته شوند، ممکن است مشکل در سیمکشی یا تجهیزاتی باشد که نیاز به بررسی تخصصی دارند.
با این مراحل ساده، میتوانید به راحتی فیوزهای خودرو را تست کرده و مطمئن شوید که سیستمهای الکتریکی خودرو به درستی کار میکنند!
آمپر فیوز چیست و چه اهمیتی دارد؟
این نکته نسبت به جریانی که فیوز میتواند از خود عبور دهد اهمیت زیادی دارد یعنی اگر بیشتر از آمپر فیوز در مدار عبور نماید فیوز میسوزد ، آمپر فیوز به صورت عدد یا رنگ روی فیوز ها هک می شود. برای مثال :
فیوز 10 آمپری روی آن عدد 10 هک شده و همچنین رنگ آن نیز قرمز است.
محاسبه آمپر فیوز با قانون اهم و دانستن مبانی برق خودرو امکان پذیر است.
معرفی انواع فیوزهای مورد استفاده در خودروها
در نهایت برای تست فیوز خودرو
با آشنایی با نحوه کار فیوز و روشهای تست آن، میتوان از بسیاری از مشکلات رایج در برق خودرو جلوگیری کرد. تست فیوز با ابزارهای سادهای مانند تست لامپ یا مولتیمتر، روشی سریع و مؤثر برای شناسایی قطعیها و محافظت از سیستمهای حساس خودروی شماست. فقط کافیست به نکات ایمنی توجه کنید و در صورت نیاز، تعویض فیوز را با دقت و بر اساس مشخصات صحیح انجام دهید تا سیستم برق خودرو همیشه در وضعیت ایدهآل باقی بماند.
| موضوع | خلاصه توضیح |
|---|---|
| هدف تست فیوز | اطمینان از سلامت مدارهای برقی و جلوگیری از آسیب به قطعات الکتریکی خودرو |
| علائم فیوز سوخته | قطع عملکرد مصرفکنندهها، تغییر رنگ یا قطعشدن سیم داخلی فیوز |
| بهترین زمان تست | در حالت خاموش بودن خودرو و قطع بودن مصرفکنندههای برقی |
| ابزارهای تست فیوز | مولتیمتر، چراغ تست، تستر LED مخصوص فیوز، تستر سیمی ساده |
| روشهای تست | بررسی ظاهری، تست پیوستگی با مولتیمتر، تست جریان با چراغ تست |
| دلیل سوختن فیوز | اضافهبار مدار، اتصال کوتاه، خرابی مصرفکنندههای برقی |
| امکان تعمیر فیوز | خیر، فیوز مصرفی است و باید با نمونه سالم و همآمپر تعویض شود |
| نکته ایمنی | هرگز از فیوز با آمپر بالاتر استفاده نکنید، خطر آسیب به سیمکشی وجود دارد |
سوالات متداول درباره تست فیوز خودرو
1. چرا باید فیوز خودرو را تست کنیم؟
تست فیوز به این دلیل انجام میشود که از سلامت مدارهای برقی و جلوگیری از خرابیهای بیشتر مطمئن شویم؛ فیوز سوخته میتواند باعث قطع عملکرد چراغها، سیستم صوتی، پنجرهها، یا دیگر مصرفکنندههای برقی شود.
2. چگونه فیوز سوخته در خودرو را تشخیص دهیم؟
فیوز سوخته معمولاً سیم داخلی آن قطع شده یا رنگش تیره شده است. میتوان با چشم یا تست با مولتیمتر سلامت فیوز را بررسی کرد.
3. آیا میتوان فیوز خودرو را با تستر ساده بررسی کرد؟
بله، با مولتیمتر، چراغ تست یا LED تستر کوچک میتوان فیوز را چک کرد. در تست سالم، جریان یا نور نشان میدهد فیوز سالم است.
4. آیا تست فیوز باید وقتی خودرو خاموش است انجام شود؟
بله، برای ایمنی و نتیجه دقیق بهتر است تست فیوز زمانی انجام شود که مشخصات برق مصرفکنندهها خاموش باشند و خودرو در حالت استارت نباشد.
5. آیا تست فیوز با ولتاژ خودرو فرق دارد؟
خیر؛ تست فیوز بیشتر مربوط به جریان عبوری و سلامت اتصال داخلی است و برای آن از ابزارهایی مثل مولتیمتر یا تستر استفاده میشود، نه صرفاً اندازهگیری ولتاژ باتری.
6. چه ابزاری برای تست فیوز بهتر است؟
ابزارهای معمول شامل مولتیمتر، چراغ تست، چراغ LED مخصوص فیوز، یا تستر فیوز سیمی هستند که هر یک سرعت و دقت متفاوتی دارند.
7. اگر فیوز خراب باشد، این یعنی مشکل از کجاست؟
وقتی فیوز میسوزد معمولاً نشاندهنده اضافهبار در مدار یا اتصال کوتاه است، نه لزوماً مشکل در خود فیوز — باید مدار مربوطه هم بررسی شود.
8. آیا میتوان فیوز سوخته را تعمیر کرد؟
خیر — فیوز یک قطعه مصرفی و غیرقابل تعمیر است و باید با فیوز سالم با همان آمپر جایگزین شود.
