یکی از اجزای کلیدی سیستم استارت خودرو، اتوماتیک استارت (یا سلونوئید استارت) است که وظیفه انتقال برق از باتری به موتور استارت را بر عهده دارد. این قطعه به کمک یک آهنربای الکتریکی، جریان قوی را از باتری به استارت منتقل کرده و باعث روشن شدن خودرو می‌شود. در این مقاله، عملکرد، اجزای داخلی، عیب‌یابی، تست و نحوه نگهداری اتوماتیک استارت را به طور کامل بررسی خواهیم کرد. مباحث استارت یکی از جلسات آموزش برق خودرو است.
اتوماتیک استارت چیست و چگونه کار می‌کند؟
اتوماتیک استارت یک رله الکترومغناطیسی است که هنگام چرخاندن سوئیچ خودرو، برق مستقیم باتری را به استارت متصل کرده و باعث چرخش آرمیچر استارت می‌شود.
مراحل عملکرد اتوماتیک استارت:
- زمانی که سوئیچ استارت زده می‌شود، جریان برق ضعیفی از باتری به اتوماتیک استارت می‌رسد.
- این جریان یک میدان مغناطیسی ایجاد می‌کند که هسته فلزی (پلانجر) را به سمت داخل می‌کشد.
- با حرکت پلانجر، دو کنتاکت داخلی به هم متصل شده و جریان قوی باتری به موتور استارت منتقل می‌شود.
- استارت با دریافت برق، آرمیچر را به چرخش درآورده و موتور را روشن می‌کند.
- پس از روشن شدن موتور، با رها کردن سوئیچ، جریان قطع شده و اتوماتیک استارت به حالت اولیه بازمی‌گردد.
اجزای داخلی اتوماتیک استارت
اتوماتیک استارت از چندین قطعه داخلی تشکیل شده است که در عملکرد صحیح آن نقش مهمی دارند:
✔ سیم‌پیچ (کشنده ) جذب (Pull-in Coil): وظیفه دارد میدان مغناطیسی تولید کرده و پلانجر را به سمت داخل بکشد.
✔ سیم‌پیچ نگه دارنده (Hold-in Coil): پس از جذب پلانجر، آن را در جای خود نگه می‌دارد تا موتور استارت به درستی عمل کند.
✔ پلانجر (Solenoid Plunger): یک هسته فلزی که با حرکت خود، کنتاکت‌ها را به هم متصل می‌کند.
✔ کنتاکت‌های مسی: وظیفه انتقال برق از باتری به موتور استارت را بر عهده دارند.
✔ فنر بازگرداننده: پس از قطع شدن جریان، پلانجر را به جای اولیه بازمی‌گرداند.
✔ بدنه و اتصالات خارجی: شامل پایه‌های ورودی و خروجی برای اتصال به باتری و استارت.
علائم خرابی اتوماتیک استارت
خرابی اتوماتیک استارت می‌تواند منجر به روشن نشدن خودرو یا عملکرد نامناسب استارت شود. مهم‌ترین نشانه‌های خرابی این قطعه عبارتند از:
۱. استارت نخوردن خودرو و عدم چرخش موتور استارت
در صورتی که پس از چرخاندن سوئیچ، هیچ اتفاقی نیفتد، ممکن است کنتاکت‌های داخلی اتوماتیک استارت خراب شده باشند.
۲. صدای تق‌تق هنگام استارت زدن
اگر هنگام استارت زدن، صدای تق‌تق مکرر شنیده شود، احتمالاً سیم‌پیچ‌های داخلی یا کنتاکت‌های مسی دچار خرابی شده‌اند.
۳. استارت گاهی کار می‌کند و گاهی نه
اگر استارت خودرو به‌صورت نامنظم عمل کند، احتمالاً کنتاکت‌های داخلی یا سیم‌پیچ‌ها اتصالات ضعیفی دارند.
۴. گیر کردن استارت و ادامه چرخش بعد از روشن شدن خودرو
در برخی موارد، استارت بعد از روشن شدن موتور همچنان به چرخش ادامه می‌دهد. این مشکل معمولاً به دلیل چسبیدن کنتاکت‌های داخلی اتوماتیک استارت اتفاق می‌افتد.
۵. کاهش قدرت استارت و کند چرخیدن موتور
اگر استارت ضعیف کار کند یا با تاخیر بچرخد، ممکن است اتصالات داخلی اتوماتیک استارت دچار زنگ‌زدگی یا خوردگی شده باشند.

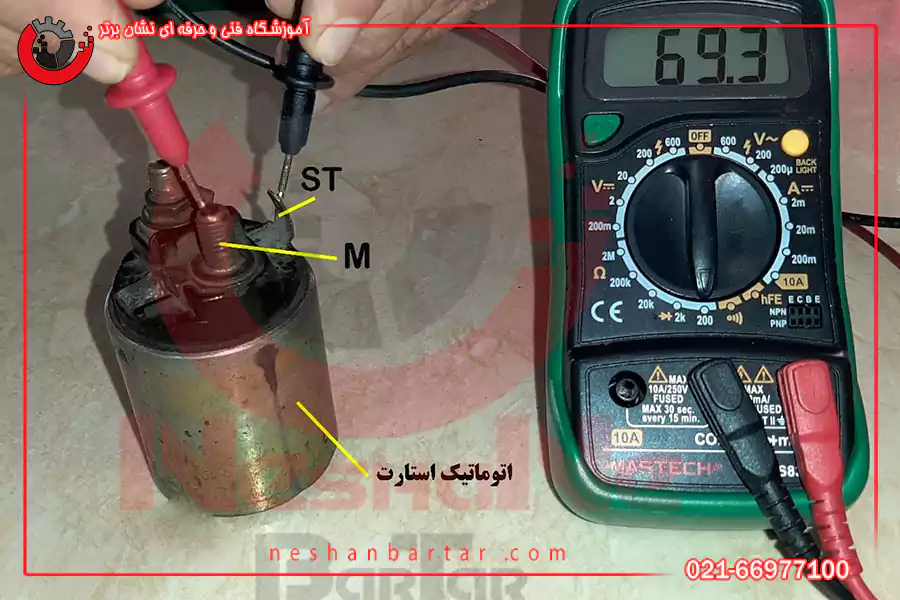

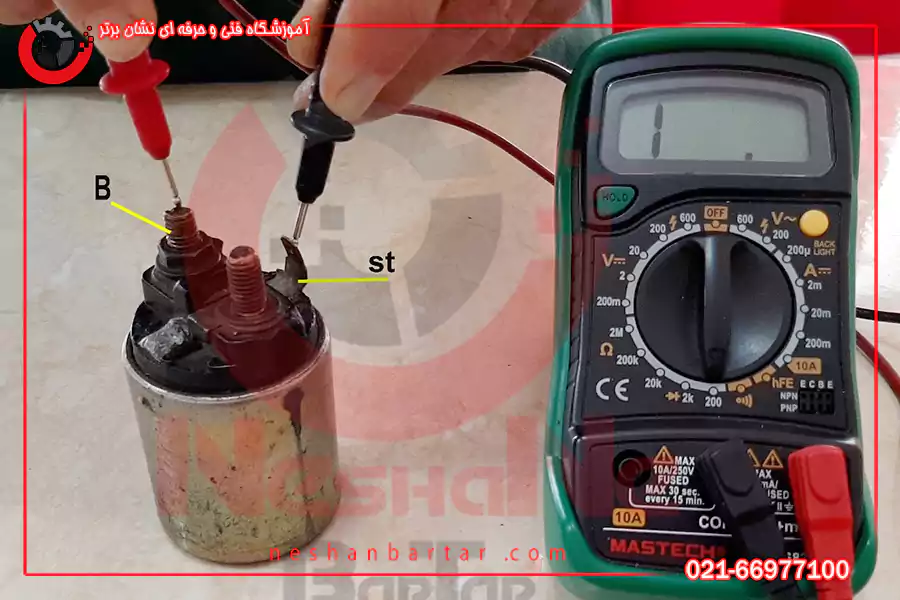

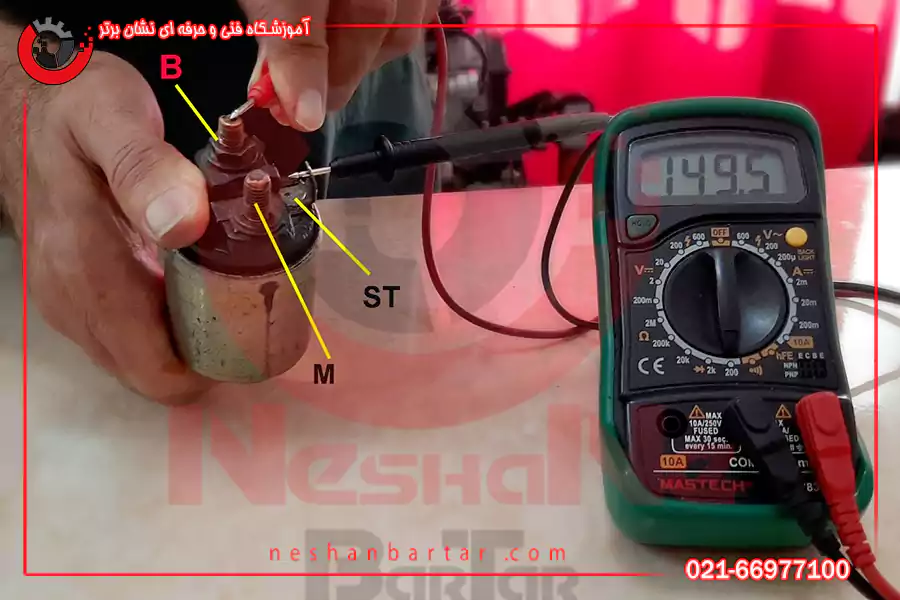

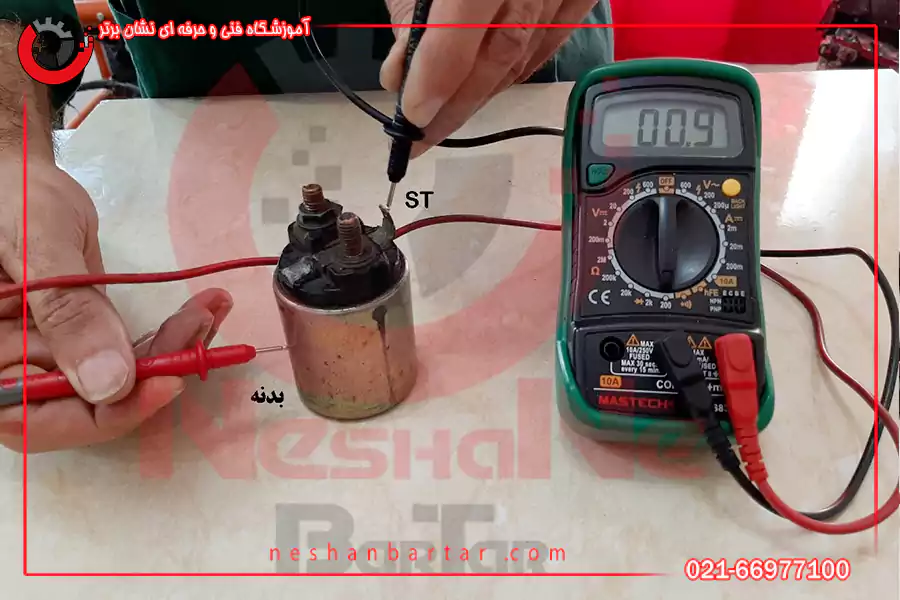

روش‌های تست اتوماتیک استارت
1. تست ولتاژ با مولتی‌متر
- مولتی‌متر را در حالت ولتاژ DC قرار دهید.
- یک سر پروب را به ورودی اتوماتیک استارت (کابل باتری) و سر دیگر را به خروجی متصل کنید.
- سوئیچ استارت را بچرخانید و ولتاژ را بررسی کنید:
اگر ولتاژ ۱۲ ولت مشاهده نشود، مشکل در باتری یا کابل‌های متصل به اتوماتیک استارت است.
اگر ولتاژ ۱۲ ولت باشد ولی استارت عمل نکند، اتوماتیک استارت خراب است.
2.تست صدای عملکرد اتوماتیک استارت
- به صدای کلیک هنگام استارت زدن گوش دهید.
- اگر صدایی شنیده نشود، احتمالاً سیم‌پیچ داخلی خراب شده است.
- اگر صدای کلیک شنیده شود ولی استارت نچرخد، مشکل از کنتاکت‌های داخلی است.
۳. تست با روش اتصال مستقیم (جامپ تست)
- یک کابل ضخیم را مستقیماً از باتری به خروجی اتوماتیک استارت وصل کنید.
- اگر استارت عمل کرد، مشکل از کنتاکت‌های داخلی اتوماتیک استارت است.
- اگر استارت باز هم کار نکرد، مشکل از موتور استارت یا آرمیچر آن است.
نحوه تعویض اتوماتیک استارت
ابزار مورد نیاز:
✔ آچارهای مناسب برای باز کردن پیچ‌ها
✔ پیچ‌گوشتی و انبر قفلی
✔ مولتی‌متر برای تست ولتاژ
مراحل تعویض اتوماتیک استارت:
۱. قطع اتصال باتری:
🔹 برای جلوگیری از ایجاد جرقه ، ابتدا کابل منفی باتری را جدا کنید.
۲. باز کردن موتور استارت از روی خودرو:
🔹 استارت را از جای خود خارج کرده و روی سطحی صاف قرار دهید.
۳. باز کردن اتوماتیک استارت از بدنه استارت:
🔹 پیچ‌های متصل‌کننده را باز کرده و اتوماتیک استارت را از موتور استارت جدا کنید.
۴. نصب اتوماتیک استارت جدید:
🔹 اتوماتیک جدید را در جای خود قرار داده و پیچ‌های آن را محکم کنید.
۵. مونتاژ مجدد و تست عملکرد:
🔹 استارت را روی خودرو نصب کرده و اتصال باتری را برقرار کنید.
🔹 خودرو را روشن کرده و عملکرد اتوماتیک استارت را بررسی کنید.
نکات مهم برای افزایش عمر اتوماتیک استارت
- باتری خودرو را در شرایط سالم نگه دارید، زیرا ولتاژ نامناسب می‌تواند باعث خرابی سریع‌تر اتوماتیک استارت شود.
- در هنگام نصب، از کابل‌های ضخیم و استاندارد برای اتصال به باتری و استارت استفاده کنید.
- استارت‌های طولانی‌مدت را کاهش دهید، زیرا گرمای زیاد می‌تواند به سیم‌پیچ‌های اتوماتیک استارت آسیب برساند.
- در صورت بروز مشکل در استارت، قبل از تعویض آن، وضعیت کابل‌های برق و باتری را بررسی کنید.
اتوماتیک استارت یکی از مهم‌ترین قطعات سیستم استارت خودرو است که وظیفه انتقال برق از باتری به موتور استارت را بر عهده دارد. خرابی این قطعه می‌تواند باعث مشکلاتی مانند استارت نخوردن، ضعیف کار کردن یا گیر کردن استارت شود. با تست منظم، تعویض به‌موقع و رعایت نکات نگهداری، می‌توان طول عمر این قطعه را افزایش داده و از مشکلات احتمالی جلوگیری کرد.
عیب یابی موتور استارت: مشکل در موتور الکتریکی
موتور استارت خودرو معمولاً از یک موتور الکتریکی تشکیل شده است که برای تولید حرکت و چرخاندن پینیون به کار می‌رود. مشکلات مختلفی می‌تواند در موتور استارت رخ دهد که عملکرد آن را مختل کند.
- علائم خرابی: اگر صدای موتور استارت به طور عادی پخش نمی‌شود یا اصلاً صدایی از آن شنیده نمی‌شود، احتمال خرابی در موتور الکتریکی وجود دارد.
- علت‌های رایج: سوختن سیم‌پیچی‌ها، اتصال کوتاه یا قطع شدن سیم‌های برق می‌تواند باعث اختلال در عملکرد موتور استارت شود.
- راه‌حل: برای بررسی این مشکل، باید موتور استارت را جدا کرده و تست کنید. اگر موتور دچار مشکل داخلی شده باشد، باید موتور استارت تعویض شود.
سوئیچ استارت: مشکل در کلید استارت
سوئیچ استارت وظیفه ارسال سیگنال به موتور استارت برای شروع فعالیت را دارد. خرابی در سوئیچ می‌تواند به عدم ارسال سیگنال و عدم کارکرد صحیح موتور استارت منجر شود.
- علائم خرابی: اگر هنگام چرخاندن سوئیچ، هیچ صدایی از موتور استارت به گوش نمی‌رسد یا موتور استارت به درستی کار نمی‌کند، احتمالاً مشکل از سوئیچ استارت است.
- علت‌های رایج: خرابی در کنتاکت‌ها یا سوئیچ به دلیل استفاده طولانی‌مدت، خوردگی یا اتصال ناقص ممکن است باعث این مشکل شود.
- راه‌حل: سوئیچ باید مورد بررسی قرار گیرد و در صورت لزوم، قطعه تعویض شود.
سیستم اتصال باتری: مشکل در اتصالات الکتریکی
اتصالات باتری به موتور استارت و سایر قطعات الکتریکی خودرو برای تأمین برق لازم برای راه‌اندازی موتور بسیار مهم است. اتصالات ضعیف یا شل می‌تواند عملکرد موتور استارت را مختل کند.
- علائم خرابی: اگر استارت زدن خودرو به سختی انجام شود یا موتور استارت به کندی شروع به کار کند، مشکل ممکن است به اتصالات باتری مرتبط باشد.
- علت‌های رایج: کثیفی، زنگ‌زدگی، شل بودن یا قطع شدن کابل‌های باتری می‌تواند باعث اختلال در تأمین برق شود.
- راه‌حل: تمامی اتصالات باتری و کابل‌ها باید بررسی شده و در صورت لزوم تمیز یا تعویض شوند.
عیب‌یابی و تعمیر موتور استارت خودرو به عنوان یکی از قطعات حیاتی در سیستم برقی خودرو، نقش بسیار مهمی در عملکرد صحیح خودرو ایفا می‌کند. آگاهی از مشکلات رایج در قطعات مختلف موتور استارت و نحوه تشخیص و رفع آن‌ها می‌تواند به مالکان خودرو کمک کند تا در صورت بروز خرابی، اقدام به موقع داشته باشند و هزینه‌های تعمیرات غیرضروری را کاهش دهند. انجام بررسی‌های دوره‌ای و نگهداری صحیح از این قطعه می‌تواند از خرابی‌های ناگهانی جلوگیری کرده و عملکرد خودرو را بهبود بخشد.
تست کلیه قطعات موتور استارت خودرو با مولتی‌متر:
موتور استارت یکی از اجزای حیاتی در سیستم الکتریکی خودرو است که وظیفه راه‌اندازی موتور احتراق داخلی خودرو را بر عهده دارد. برای عملکرد بهینه خودرو، اطمینان از سلامت موتور استارت ضروری است. یکی از ابزارهای مهم برای تست و عیب‌یابی موتور استارت، مولتی‌متر است. مولتی‌متر با اندازه‌گیری ولتاژ، جریان و مقاومت، به شناسایی مشکلات و خرابی‌های احتمالی در قطعات مختلف موتور استارت کمک می‌کند. در این مقاله به بررسی نحوه تست کلیه قطعات موتور استارت خودرو با استفاده از مولتی‌متر پرداخته می‌شود.
تست ولتاژ باتری
باتری خودرو یکی از اجزای اصلی است که موتور استارت از آن برای شروع به کار خودرو استفاده می‌کند. در صورتی که باتری به درستی کار نکند، موتور استارت قادر به انجام وظیفه خود نخواهد بود.
روش تست:
- مولتی‌متر را در حالت اندازه‌گیری ولتاژ DC (مستقیم) تنظیم کنید.
- پراب‌های مولتی‌متر را به دو قطب باتری وصل کنید (پراب قرمز به قطب مثبت و پراب مشکی به قطب منفی).
- ولتاژ باتری باید حدود 12.6 ولت باشد. در صورتی که ولتاژ کمتر از 12 ولت باشد، باتری ضعیف است و نیاز به شارژ یا تعویض دارد.
- در هنگام روشن بودن خودرو، ولتاژ باتری باید بین 13.8 تا 14.4 ولت باشد. این نشان‌دهنده عملکرد صحیح دینام است که باتری را شارژ می‌کند.
تست موتور استارت (موتور الکتریکی)
موتور استارت مسئول چرخاندن پینیون است که به دنده‌های موتور احتراق داخلی متصل می‌شود. مشکلات در موتور استارت می‌تواند به دلیل سوختگی سیم‌پیچی‌ها یا خرابی اتصالات باشد.
- روش تست:
- مولتی‌متر را در حالت اندازه‌گیری مقاومت (Ohms) تنظیم کنید.
- پراب‌ها را به دو ترمینال موتور استارت متصل کنید.
- مقاومت باید در محدوده معقول باشد (بین چند اهم تا چند ده اهم بسته به نوع موتور استارت).
- اگر مقاومت صفر یا بی‌نهایت باشد، ممکن است موتور استارت دچار اتصال کوتاه یا قطعی شده باشد.
تست کلید استارت (سوئیچ استارت)
سوئیچ استارت یکی از اجزای مهم در سیستم استارت خودرو است که وظیفه ارسال سیگنال به موتور استارت را بر عهده دارد. خرابی در سوئیچ می‌تواند مانع از عملکرد صحیح موتور استارت شود.
- روش تست:
- مولتی‌متر را در حالت تست پیوستگی (Continuity) تنظیم کنید.
- سوئیچ استارت را در حالت “ON” قرار دهید و پراب‌ها را به دو طرف سوئیچ وصل کنید.
- اگر مولتی‌متر صدای بوق دهد یا نشانگر پیوستگی را نشان دهد، سوئیچ استارت سالم است.
- اگر هیچ پیوستگی‌ای مشاهده نشد، سوئیچ استارت معیوب است و نیاز به تعویض دارد.
تست سیم‌کشی و اتصالات
اتصالات ضعیف یا معیوب در سیستم استارت می‌تواند عملکرد موتور استارت را مختل کند. بررسی اتصالات می‌تواند در شناسایی مشکلات کمک کند.
روش تست:
- مولتی‌متر را در حالت اندازه‌گیری مقاومت (Ohms) قرار دهید.
- پراب‌ها را به دو انتهای سیم‌ها یا اتصالات مختلف وصل کنید.
- اگر مولتی‌متر مقاومت کمی نشان دهد، اتصال سالم است.
- اگر مقاومت بسیار بالا یا بی‌نهایت باشد، این نشان‌دهنده یک مشکل در اتصالات است که باید برطرف شود.
در نهایت
اتوماتیک استارت یکی از اجزای حیاتی در سیستم استارت خودرو است که وظیفه دارد جریان برق را از باتری به موتور استارت منتقل کند. عملکرد صحیح این قطعه تأثیر مستقیمی بر روشن شدن خودرو دارد و خرابی آن می‌تواند منجر به مشکلاتی مانند استارت نخوردن، تق‌تق کردن یا عملکرد ناپایدار شود. با آشنایی با ساختار داخلی، علائم خرابی، روش‌های تست و اصول نگهداری، می‌توان از خرابی‌های ناگهانی جلوگیری کرد و عمر مفید اتوماتیک استارت را افزایش داد. اگر استارت خودروی شما دچار مشکل شده، بررسی دقیق این قطعه اولین و مهم‌ترین گام در عیب‌یابی است.
