در خودروهای امروزی، مدارهای الکتریکی و الکترونیکی نقش حیاتی در عملکرد سیستم‌های مختلف ایفا می‌کنند. شناخت اجزای اصلی این مدارها برای هر کارآموز و تعمیرکار خودرو ضروری است. در این مقاله به قطعات الکترونیکی برق خودرو از جمله سه قطعه مهم شامل خازن، دیود و ترانزیستور می‌پردازیم که در سیستم برق خودرو وظایف بسیار حیاتی بر عهده دارند و در یادگیری سیستم برق خودرو بسیار حیاتی است.
خازن چیست و چه نقشی در برق خودرو دارد؟
کار خازن ذخیره سازی ولتاژ برق به صورت خیلی کم در خود و تحویل آن به صورت ولتاژ های بالا به مصرف کننده های پر مصرف میباشد. مانند : خازن بکار رفته در دلکو ، سیستم جرقه . واحد اندازه گیری ظرفیت خازن ها میکروفاراد میباشد.
انواع خازن‌های مورد استفاده در قطعات الکترونیکی برق خودرو

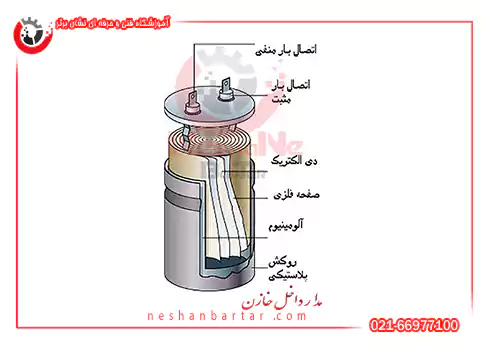

خازن‌ها یکی از اجزای اساسی در مدارهای الکترونیکی هستند که انرژی را در خود ذخیره کرده و به تدریج آن را آزاد می‌کنند. به عبارت ساده، خازن یک قطعه الکترونیکی است که دو صفحه هادی (که معمولاً از جنس فلز هستند) را از طریق یک ماده عایق (که به آن دی الکتریک می‌گویند) از هم جدا می‌کند. این دو صفحه به عنوان صفحات خازن عمل کرده و انرژی الکتریکی را در خود ذخیره می‌کنند.
کارکرد خازن
وظیفه اصلی خازن ذخیره و سپس آزادسازی انرژی الکتریکی است. در عمل، خازن‌ها در موارد زیر به کار می‌روند:
1. فیلترینگ و صاف کردن سیگنال‌ها: در منابع تغذیه و مدارهای تقویت‌کننده، خازن‌ها می‌توانند به صاف کردن ولتاژ کمک کنند. آن‌ها جریان مستقیم را از جریان متناوب (AC) جدا کرده و سیگنال‌های نوسانی را فیلتر می‌کنند.
2. تنظیم زمان: در مدارهای تایمینگ و نوسان‌ساز، خازن‌ها برای تنظیم مدت زمان یا فرکانس استفاده میشوند. این امر در مدارهایی مانند مدارهای RC (مقاومت-خازن) یا LC (القایی-خازن) رایج است.
3. راه‌اندازی موتورهای الکتریکی: در موتورهای الکتریکی، خازن‌ها برای راه‌اندازی موتور و بهبود کارایی آن استفاده میشوند.
4. ذخیره‌سازی انرژی: خازن‌ها می‌توانند انرژی الکتریکی را برای مدت کوتاهی ذخیره کنند. این ویژگی در برخی اپلیکیشن‌ها مانند سیستم‌های ذخیره انرژی و سوپر خازن‌ها کاربرد دارد.
انواع خازن‌ها در قطعات الکترونیکی برق خودرو
خازن‌ها انواع مختلفی دارند که هرکدام برای کاربردهای خاصی طراحی شده‌اند. این انواع به طور کلی به دسته‌بندی‌های مختلفی تقسیم میشوند:
1- خازن ثابت (Fixed Capacitor)
ویژگی‌های خازن های ثابت در قطعات الکترونیکی برق خودرو:
این نوع خازن‌ها دارای مقدار ظرفیت ثابت هستند که نمی‌توان آن‌ها را تغییر داد. بیشتر خازن‌های مورد استفاده در مدارهای الکترونیکی، از این نوع هستند.
انواع خازن ثابت در قطعات الکترونیکی برق خودرو :

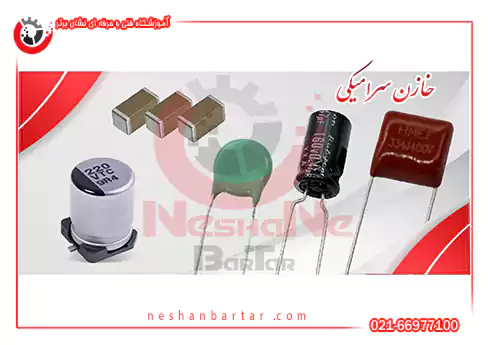

• خازن سرامیکی: از مواد سرامیکی برای ساخت آن‌ها استفاده می‌شود. این خازن‌ها کوچک و ارزان قیمت هستند و برای استفاده در فرکانس‌های بالا مناسب‌اند.

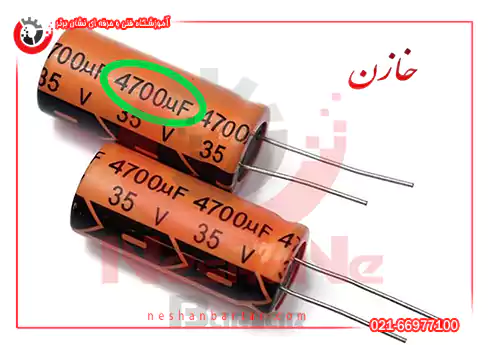

- خازن الکترولیتی: این خازن‌ها دارای ظرفیت بالاتر هستند و معمولاً در مدارهای منبع تغذیه و صاف‌کننده‌ها استفاده میشوند. این خازن‌ها به دلیل ساختار خاص‌شان، معمولاً دارای جهت هستند.
- خازن فیلمی: این خازن‌ها از لایه‌ای از مواد پلاستیکی برای عایق استفاده می‌کنند و در انواع مختلفی مانند پلی‌استر و پلی‌پروپیلن موجودند. این نوع خازن‌ها نسبت به خازن‌های الکترولیتی دقیق‌تر و با پایداری بیشتری هستند.

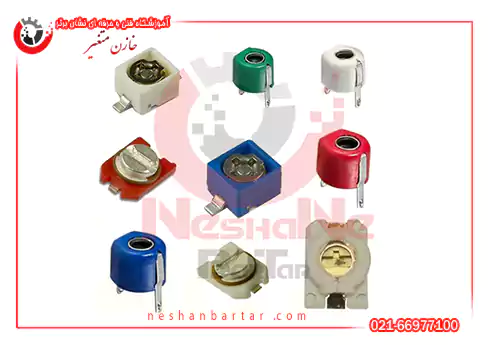

2- خازن متغیر (Variable Capacitor)
ویژگی‌های خازن متغیر در قطعات الکترونیکی برق خودرو
این خازن‌ها قابلیت تغییر ظرفیت را دارند. با تغییر فاصله بین صفحات خازن یا تغییر خاصیت دی الکتریک، مقدار ظرفیت قابل تنظیم است.
کاربردهای خازن متغیر
این نوع خازن‌ها معمولاً در مدارهای تنظیم فرکانس مانند رادیوها و دستگاه‌های مخابراتی استفاده میشوند.

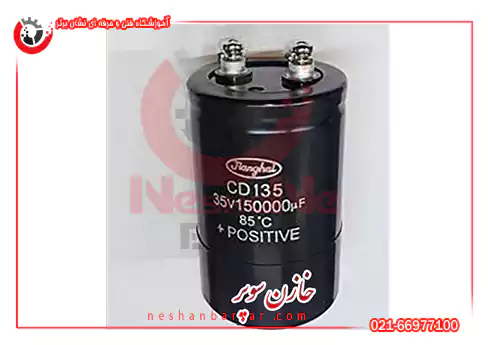

3-خازن سوپر (Super Capacitor)
ویژگی‌های خازن سوپر در قطعات الکترونیکی برق خودرو
خازن‌های سوپر، که به نام “اولترا خازن” یا “ابر خازن” نیز شناخته میشوند، دارای ظرفیت بسیار بالا هستند. این نوع خازن‌ها می‌توانند انرژی زیادی را در خود ذخیره کنند و انرژی را در مدت زمان کوتاهی آزاد کنند.
کاربردهای خازن سوپر
استفاده در دستگاه‌های ذخیره‌سازی انرژی مانند ماشین‌های الکتریکی، دوربین‌های دیجیتال، و سیستم‌های ذخیره انرژی در شبکه‌های برق.
4. خازن تانتالیوم (Tantalum Capacitor)
ویژگی‌های خازن تانتالیوم :
این خازن‌ها از فلز تانتالیوم برای ساخت صفحات مثبت استفاده می‌کنند. این نوع خازن‌ها دارای ویژگی‌های پایداری بسیار بالایی هستند و در ولتاژهای پایین تا متوسط استفاده میشوند.
کاربردهای خازن تانتالیوم
این خازن‌ها در مدارهای الکترونیکی که نیاز به ظرفیت بالاتر و ابعاد کوچکتر دارند، استفاده میشوند. معمولاً در مدارهای دیجیتال و سیستم‌های منبع تغذیه کاربرد دارند.
5. خازن کاغذی (Paper Capacitor)
ویژگی‌های خازن کاغذی در قطعات الکترونیکی برق خودرو :
در این خازن‌ها از کاغذ یا مواد مشابه به عنوان عایق استفاده می‌شود. این خازن‌ها معمولاً دارای ظرفیت پایین‌تری هستند و کمتر در مدارهای مدرن استفاده میشوند.
کاربردهای خازن کاغذی
این خازن‌ها در برخی مدارهای صوتی و در مدارهایی که به ظرفیت بالا نیاز دارند، استفاده میشوند.
نتیجه‌گیری برای انواع خازن ها
خازن‌ها اجزای حیاتی در مدارهای الکترونیکی هستند و کاربردهای وسیعی دارند. از فیلترینگ سیگنال‌ها گرفته تا ذخیره‌سازی انرژی، هر نوع خازن ویژگی‌های خاص خود را دارد و برای استفاده در محیط‌های خاصی طراحی شده است. انتخاب نوع مناسب خازن بر اساس نیاز مدار، ظرفیت، ولتاژ و دیگر پارامترها صورت می‌گیرد تا عملکرد بهینه حاصل شود.

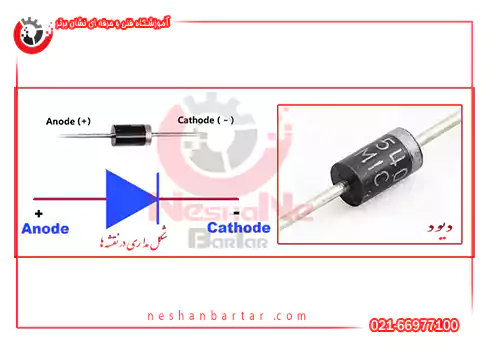

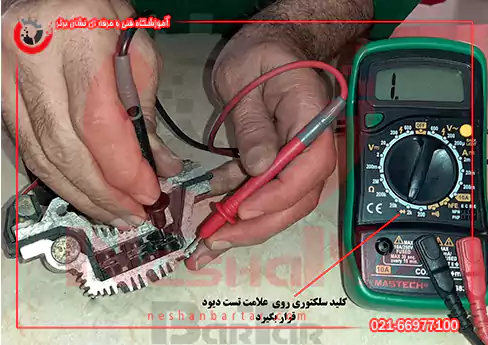

دیود؛ قطعه‌ای یک‌طرفه در مدار برق خودرو

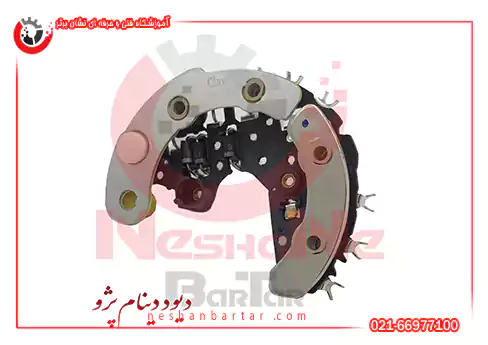

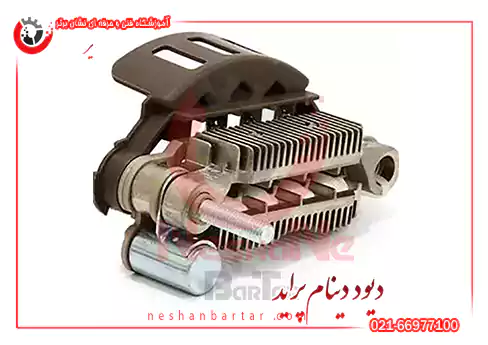

کار این قطعه از آنجایی که 2 عنصر نارسانا تشکیل شده میتواند جریان برق AC را به جریان DC تبدیل نماید. مجموعه دیود ها را رکتی فایر می نامند که در ساختمان دینام های آلترناتوری از مجموعه رکتی فایر 9 دیودی استفاده شد.
دیودها قطعات الکترونیکی هستند که جریان برق را تنها در یک جهت عبور می‌دهند و از این نظر کاربردهای مختلفی دارند. انواع دیودها بر اساس ویژگی‌ها، عملکرد و کاربردهایشان متفاوت هستند.
کاربردهای دیود در دینام، آلترناتور و محافظ مدار
- مدارهای رکتفیکاسیون : تبدیل جریان متناوب (AC) به جریان مستقیم (DC).
- حفاظت در برابر ولتاژ معکوس : جلوگیری از آسیب به قطعات الکترونیکی حساس.
- مدارهای کنترل سیگنال : به عنوان سوئیچ‌های ساده.
انواع دیود :
1- دیود نیمه‌هادی (Standard Diode)
ساده‌ترین نوع دیود که از جنس سیلیکون یا ژرمانیوم ساخته می‌شود. جریان را فقط در یک جهت عبور می‌دهد و در جهت مخالف مقاومت بالایی دارد. استفاده در مدارهای یکسوسازی و محافظت از مدارها در برابر جریان معکوس.

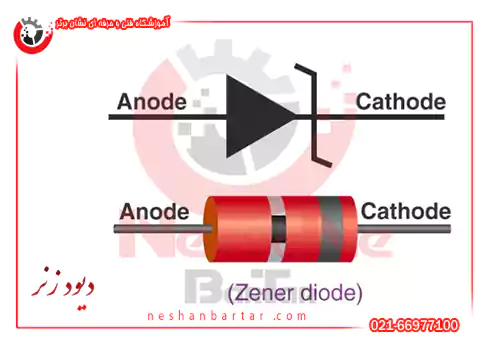

2- دیود زنر (Zener Diode)
دیودی است که برای عملکرد در حالت معکوس طراحی شده است.
در ولتاژ خاصی به نام ولتاژ شکست (Zener Voltage) وارد حالت هدایت می‌شود.
کاربرد دیود زنر
تنظیم و تثبیت ولتاژ، به ویژه در منابع تغذیه و مدارهای محافظ.
نمونه کاربردی دیود زینر در آفتامات های آلترناتوریو ترانزیستوری میباشد.
3- دیود شاتکی (Schottky Diode)
ویژگی‌ها:
دارای ولتاژ شکست پایین‌تر از دیودهای معمولی است.
سرعت پاسخ‌دهی بالایی دارد و معمولاً از جنس فلز-نیمه‌هادی است.
کاربرد:
در مدارهای سرعت بالا، تغذیه‌های سوئیچینگ و محافظت از مدارها.
4- دیود نوری (LED – Light Emitting Diode)
ویژگی‌ها:
دیودی که در هنگام عبور جریان از خود نور تولید می‌کند.
در رنگ‌های مختلف قابل تولید است.
کاربرد:
نمایشگرها، چراغ‌ها، نشانگرهای وضعیت، و کاربردهای نورپردازی.
5- دیود لیزری (Laser Diode)
ویژگی‌ها:
شبیه دیود نوری است، اما نور منتشر شده از آن به صورت متمرکز و با کیفیت بالا است.
کاربرد:
سیستم‌های مخابراتی فیبر نوری، دستگاه‌های لیزری، و چاپگرهای لیزری.
6-دیود ترانزیستوری (Photodiode)
ویژگی‌ها:
دیودی است که حساس به نور است و در اثر تابش نور، جریان تولید می‌کند.
کاربرد:
در سنسورهای نوری، سیستم‌های تصویربرداری و ارتباطات نوری.
7- دیود تریستور (Thyristor)
ویژگی‌ها:
یک نوع دیود کنترل‌شونده است که میتواند در حالت روشن و خاموش باشد.
دارای دو حالت هدایت و قطع است.
کاربرد:
در کنترل جریان‌های قدرت، موتورهای الکتریکی و تجهیزات صنعتی.
8- دیود بی‌متال (Varactor Diode)
ویژگی‌ها:
دیودی است که ظرفیت خازنی آن با ولتاژ معکوس تغییر می‌کند.
کاربرد:
در مدارهای فرکانس رادیویی (RF) و تنظیم فرکانس در دستگاه‌های مخابراتی.
9- دیود تونل (Tunnel Diode)
ویژگی‌ها:
دیودی است که با اثر تونل‌زنی در آن، جریان در شرایط خاصی از ولتاژ معکوس عبور می‌کند.
کاربرد:
در مدارهای نوسان‌ساز و تقویت‌کننده‌ها.
10- دیود گالوانیک (Galvanic Diode)
ویژگی‌ها:
از تکنولوژی گالوانیک برای جلوگیری از جریان‌های معکوس در سیستم‌های باتری استفاده می‌شود.
کاربرد:
در سیستم‌های باتری و ذخیره‌سازی انرژی.
11- دیود سیلیکونی کاربیدی (SiC Diode)
ویژگی‌ها:
از سیلیکون کاربید به عنوان ماده اصلی برای ساخت دیود استفاده می‌شود.
دارای عملکرد عالی در دماهای بالا و مقاومت بیشتر در برابر ولتاژهای بالا است.
کاربرد:
در سیستم‌های الکترونیک قدرت، موتورهای الکتریکی، و سیستم‌های خورشیدی.
جمع‌بندی انواع دیود:
دیودها نقش مهمی در کنترل جریان برق دارند و بسته به نوع خود، در کاربردهای مختلف الکترونیکی از جمله حفاظت، نوسان‌سازی، روشنایی، و مخابرات استفاده میشوند. هر کدام از انواع دیودها ویژگی‌های خاصی دارند که آن‌ها را برای کاربردهای مختلف مناسب می‌کند.
ترانزیستور چیست و چرا در خودرو اهمیت دارد؟
ترانزیستور برق خودرو یک جزء الکترونیکی است که در مدارهای الکتریکی خودرو استفاده می‌شود. این قطعه به عنوان سوییچ یا تقویت‌کننده عمل می‌کند. در زیر به اهمیت و عملکرد ترانزیستور در خودرو می‌پردازیم:
نقش و اهمیت ترانزیستورها در خودرو:
کنترل سیستم‌های الکتریکی : ترانزیستورها در کنترل سیستم‌های مختلف خودرو مانند سیستم‌های روشنایی، سیستم صوتی، و تهویه مطبوع استفاده میشوند.
تقویت سیگنال : در مدارهای الکترونیکی خودرو، ترانزیستورها می‌توانند سیگنال‌های ضعیف را تقویت کنند، مانند سیگنال‌های ارسال شده از سنسورهای مختلف.
سوییچینگ : ترانزیستورها به عنوان سوییچ‌های الکتریکی کار می‌کنند و می‌توانند جریان را قطع یا وصل کنند، که در سیستم‌های مدیریت موتور و الکتریکی مهم است.
کارایی و مصرف انرژی: ترانزیستورها به دلیل اندازه کوچک و کارایی بالا، به کاهش مصرف انرژی کمک می‌کنند، که در خودروهای الکتریکی بسیار مهم است.

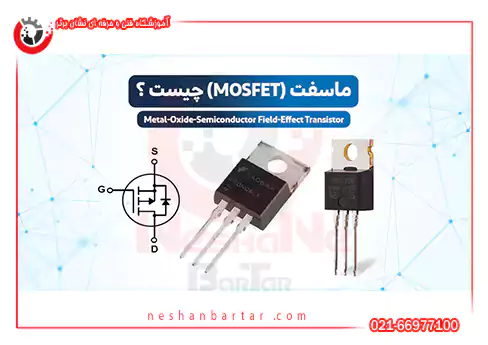

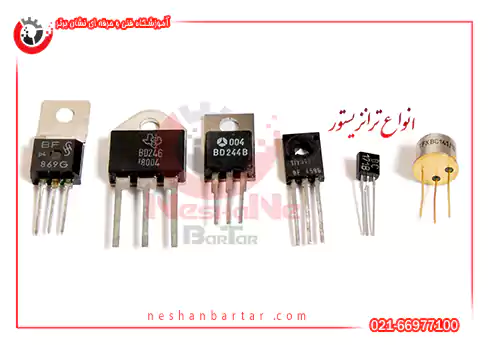

انواع ترانزیستورها در قطعات الکترونیکی برق خودرو
ساختار ترانزیستورها : ترانزیستورها معمولاً از سه لایه نیمه‌هادی تشکیل میشوند: بیس، کلکتور و امیتر. این ساختار به آن‌ها اجازه می‌دهد تا سیگنال‌های کم‌ولتاژ را به سیگنال‌های پرقدرت تبدیل کنند.

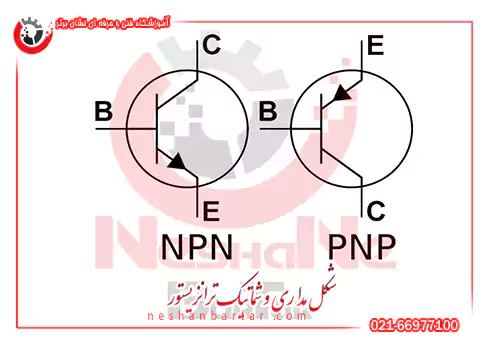

ترانزیستور ها به دو شکل NPN و PNP طراحی و ساخته میشوند.
ترانزیستورها از جمله اجزای حیاتی در دنیای الکترونیک و مخابرات به شمار می‌روند. هر نوع ترانزیستور ویژگی‌ها و کاربرد خاص خود را دارد که آن‌ها را برای انواع مختلفی از اپلیکیشن‌ها مناسب می‌کند. بسته به نیاز خاص پروژه، انتخاب نوع مناسب ترانزیستور میتواند تأثیر زیادی بر کارایی و عملکرد سیستم داشته باشد.
استفاده‌های خاص ترانزیستوها در صنایع خودرو:
مدارهای کنترل موتور: برای مدیریت عملکرد موتور و فیلتر کردن سیگنال‌ها.
سیستم‌های برقی و الکترونیکی : مثل ABS، ESP، و دیگر سیستم‌های ایمنی.
شارژرهای باتری: در خودروهای هیبریدی و الکتریکی، برای مدیریت فرآیند شارژ و دشارژ باتری‌ها.
حرارت و مقاومت : ترانزیستورها باید در دماهای مختلف کار کنند، بنابراین نیاز به سیستم‌های خنک‌کننده دارند.
عیوب و تعمیر: ترانزیستورها ممکن است با گذشت زمان دچار عیب شوند. تشخیص و تعویض آن‌ها باید توسط تکنسین‌های مجاز انجام شود.
در نهایت برای ترانزیستورها :
ترانزیستورها جزء حیاتی سیستم‌های الکتریکی و الکترونیکی خودروها هستند و دانش درباره عملکرد آن‌ها برای تعمیر و نگهداری خودروها بسیار مهم است.
نتیجه گیری قطعات الکترونیکی برق خودرو
قطعاتی مانند خازن، دیود و ترانزیستور قلب تپنده مدارهای الکترونیکی خودرو هستند. بدون عملکرد صحیح این اجزا، سیستم‌های برقی از جرقه‌زنی گرفته تا روشنایی و کنترل یونیت‌ها دچار اختلال میشوند. درک کاربرد و نحوه تست این قطعات، پایه‌ای ضروری برای هر فرد فعال در حوزه برق خودرو است.
