موتورهای درون‌سوز هنگام فعالیت، مقدار زیادی گرما تولید می‌کنند که در صورت کنترل نشدن، می‌تواند باعث آسیب‌های جدی به قطعات مختلف موتور شود. به همین دلیل، استفاده از سیستم خنک کننده موتوربرای تنظیم دمای موتور امری ضروری است. این سیستم‌ها با انتقال گرمای اضافی به محیط، از داغ شدن بیش از حد موتور جلوگیری می‌کنند. در این مقاله به بررسی کامل انواع سیستم‌های خنک‌کننده موتور، مزایا، معایب، عملکرد و اجزای آن‌ها می‌پردازیم. آموزش و آشنایی با سیستم خنک کاری یکی از مباحث جذاب دوره آموزش مکانیک خودرو است.
چرا موتور به سیستم خنک‌کننده نیاز دارد؟
در فرآیند احتراق داخلی، دمای محفظه احتراق به بیش از ۲۵۰۰ درجه سانتی‌گراد می‌رسد. اگر این گرما به موقع تخلیه نشود، می‌تواند باعث:
- تاب برداشتن سرسیلندر و بلوک موتور
- از بین رفتن لایه روغن‌کاری بین قطعات
- سوختن واشر سرسیلندر
- کاهش عمر پیستون، رینگ و سوپاپ‌ها
شود. به همین دلیل، سیستم خنک‌کاری به عنوان بخشی اساسی از طراحی موتور در نظر گرفته می‌شود.
دسته‌بندی کلی سیستم‌های خنک‌کننده
سیستم‌های خنک‌کاری موتور به دو دسته اصلی تقسیم می‌شوند:
1. سیستم خنک‌کاری با هوا (Air Cooling System)
2. سیستم خنک‌کاری با مایع (Liquid Cooling System)
هر یک از این سیستم‌ها دارای طراحی، کاربرد و عملکرد خاص خود هستند که در ادامه بررسی می‌شوند.

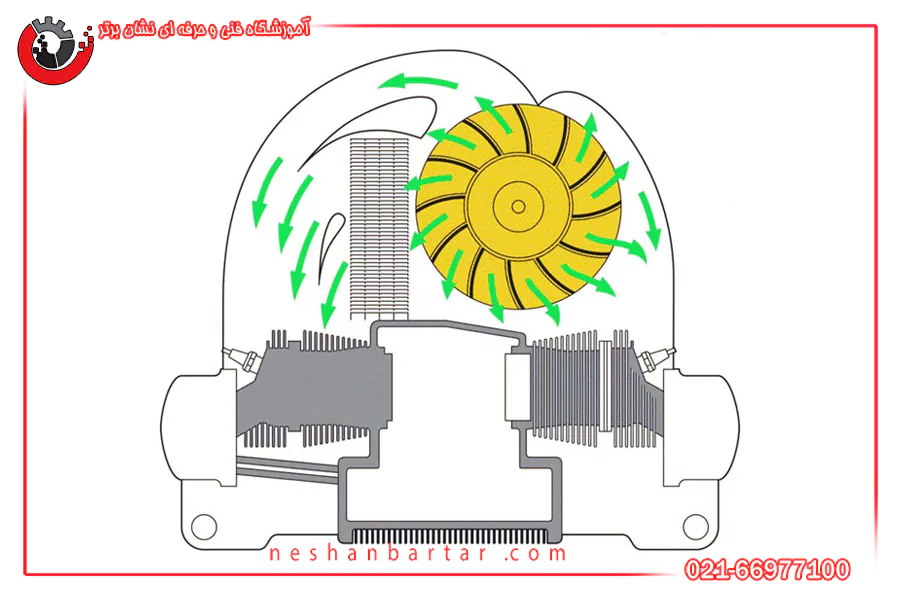

سیستم خنک‌کاری موتور با هوا
در این سیستم از جریان هوا برای کاهش دمای موتور استفاده می‌شود. پیستون، سیلندر و سایر قطعات با عبور هوا خنک می‌شوند. در برخی از مدل‌ها، فن‌هایی برای تقویت جریان هوا به کار می‌روند.
ساختار اصلی:
- پره‌های فلزی روی بلوک و سرسیلندر برای افزایش سطح تماس با هوا
- فن برای تسریع جریان هوا (در برخی موتورها)
- طراحی خاص محفظه برای هدایت بهتر جریان هوا
مزایای سیستم خنک کاری با هوا :
- ساختار ساده و وزن کم
- عدم نیاز به مایع خنک‌کننده یا رادیاتور
- هزینه تعمیر و نگهداری پایین
- مناسب برای موتورسیکلت‌ها، تجهیزات کشاورزی و موتورهای کوچک
معایب سیستم خنک کاری با مایع:
- عملکرد ضعیف‌تر در شرایط گرم یا ایستاده
- خنک‌کاری غیریک‌نواخت
- مناسب نبودن برای موتورهای پرقدرت یا خودروهای سنگین
سیستم خنک‌کاری با مایع (آب یا ضدیخ)

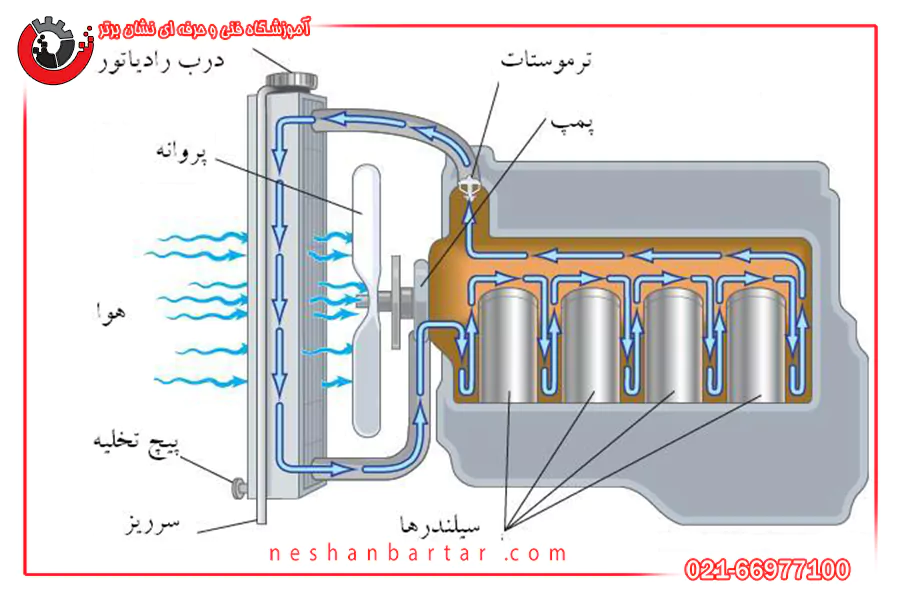

در این نوع، مایع خنک‌کننده (ترکیب آب و ضدیخ) گرمای موتور را جذب کرده و به رادیاتور منتقل می‌کند تا در آنجا خنک شده و دوباره وارد مدار شود.

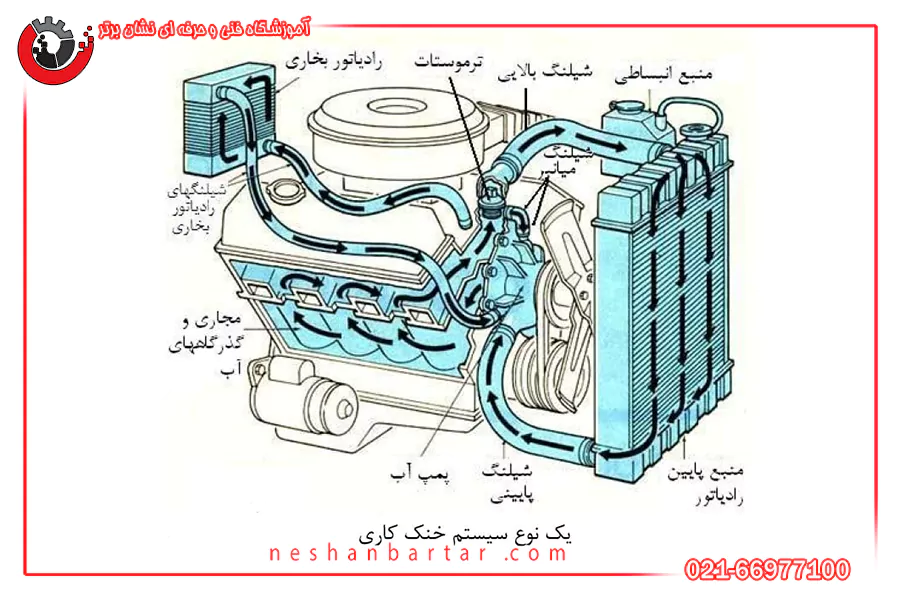

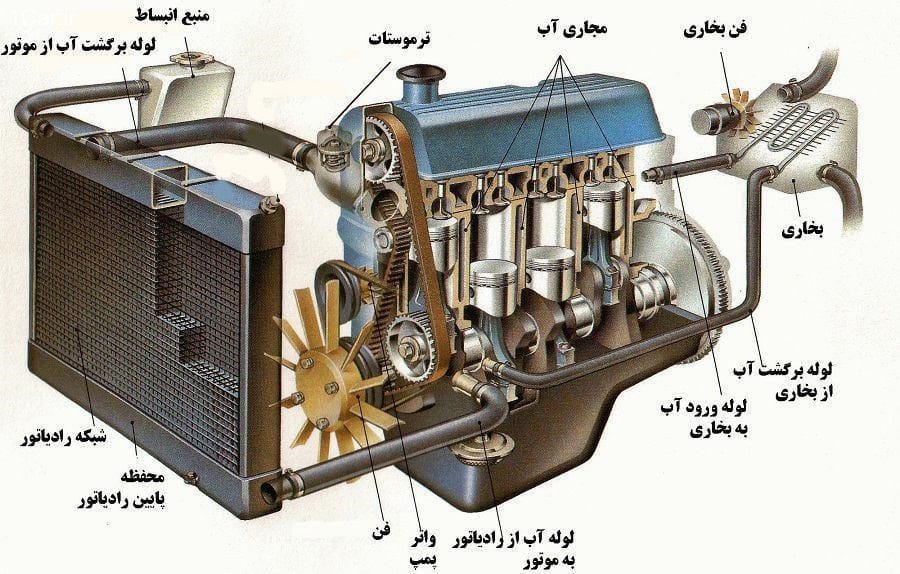

اجزای اصلی سیستم خنک کاری موتور با مایع:
- رادیاتور: محل دفع گرما به هوا
- واتر پمپ: پمپ گردش مایع
- ترموستات: تنظیم‌کننده دمای موتور با باز و بسته کردن مسیر مایع
- شیلنگ‌ها: لوله‌های ارتباطی برای گردش مایع
- فن خنک‌کننده: تقویت خنک‌سازی رادیاتور
- منبع انبساط: برای کنترل فشار و حجم مایع در حال گردش
مزایا سیستم خنک کاری موتور ماشین با مایع:
- کنترل دقیق دمای موتور
- عملکرد مناسب در انواع شرایط آب‌و‌هوایی
- دوام بیشتر موتور به دلیل خنک‌کاری یکنواخت
- مناسب برای موتورهای بزرگ و خودروهای مدرن
معایب سیستم خنک کاری موتور خودرو با مایع:
- پیچیدگی سیستم و نیاز به نگهداری منظم
- احتمال نشتی یا خرابی پمپ و ترموستات
- حساسیت نسبت به کیفیت مایع خنک‌کننده
انواع سیستم خنک‌کننده با مایع
سیستم‌های مایع‌محور خود به انواع مختلفی تقسیم می‌شوند:
الف) سیستم خنک‌کننده باز (Open Cooling System)
در این نوع سیستم، مایع پس از خنک‌کردن موتور مستقیماً به محیط آزاد تخلیه می‌شود. این سیستم‌ها دیگر در خودروها استفاده نمی‌شوند و بیشتر در موتورهای قدیمی کاربرد داشتند.
ب) سیستم خنک‌کننده بسته (Closed Cooling System)
در این سیستم، مایع در یک مدار بسته گردش می‌کند و هیچ تبادلی با محیط ندارد. این نوع سیستم امروزه رایج‌ترین نوع خنک‌کاری در خودروهاست.
سیستم‌های خنک‌کننده پیشرفته
با پیشرفت فناوری، سیستم‌های خنک‌کاری نیز پیچیده‌تر و هوشمندتر شده‌اند. در ادامه چند نمونه از آن‌ها را معرفی می‌کنیم:
۱. خنک‌کاری با کنترل الکترونیکی فن (ECU-controlled Cooling)
در این سیستم، واحد کنترل الکترونیکی (ECU) با استفاده از سنسور دمای موتور، فن خنک‌کننده را به صورت هوشمند فعال یا غیرفعال می‌کند.
ویدئو سیستم خنک کننده گذاشته شود
۲. خنک‌کاری با مایع خنک‌کننده الکترونیکی (EWP – Electric Water Pump)
در این نوع، واتر پمپ به‌صورت الکتریکی کنترل می‌شود و فقط در مواقع لازم مایع را پمپ می‌کند، که باعث صرفه‌جویی در انرژی و افزایش بهره‌وری می‌شود.
۳. سیستم‌های ترکیبی (Hybrid Cooling Systems)
در برخی خودروهای هیبریدی یا الکتریکی، از سیستم ترکیبی هوا و مایع برای خنک‌کاری اجزای مختلف مانند باتری، موتور الکتریکی و موتور درون‌سوز استفاده می‌شود.
مایع خنک‌کننده چیست و چه ویژگی‌هایی باید داشته باشد؟
مایع خنک‌کننده، ترکیبی از آب مقطر و ضدیخ (اغلب اتیلن گلیکول) است که باید ویژگی‌های زیر را داشته باشد:
- نقطه جوش بالا (بیش از ۱۱۰ درجه)
- نقطه انجماد پایین (کمتر از -۲۰ درجه)
- خاصیت ضد زنگ و ضد خوردگی
- غیرسمی بودن در برخی نسخه‌ها
- قابلیت انتقال حرارت بالا
نکته: استفاده از آب معمولی به جای ضدیخ یا ترکیب مناسب، باعث رسوب‌گیری و خوردگی داخل موتور می‌شود.
بررسی ترموستات در سیستم خنک‌کننده
ترموستات، قطعه‌ای مکانیکی یا الکترونیکی است که دمای مایع خنک‌کننده را کنترل می‌کند. زمانی که دمای موتور پایین باشد، ترموستات مسیر به رادیاتور را می‌بندد تا موتور سریع‌تر گرم شود. زمانی که دما بالا می‌رود، مسیر رادیاتور باز می‌شود تا گرما دفع شود.
ترموستات‌ها در دماهای مختلفی (مثلاً ۸۲، ۸۷ یا ۹۲ درجه سانتی‌گراد) طراحی می‌شوند و باید متناسب با نوع موتور انتخاب شوند.
علائم خرابی سیستم خنک‌کننده
شناخت علائم خرابی سیستم خنک‌کننده بسیار مهم است. برخی از نشانه‌ها عبارت‌اند از:
- بالا رفتن ناگهانی آمپر آب
- نشت مایع خنک‌کننده از زیر خودرو
- کار نکردن فن خنک‌کننده
- بخار از درب رادیاتور یا مخزن انبساط
- روشن شدن چراغ اخطار دما روی صفحه کیلومتر
در صورت مشاهده این علائم، باید سریعاً خودرو بررسی شود تا از آسیب جدی به موتور جلوگیری شود.
نتیجه‌گیری برای سیستم خنک کننده موتور
سیستم خنک‌کننده یکی از حیاتی‌ترین بخش‌های هر موتور درون‌سوز است. چه سیستم خنک‌کاری با هوا باشد و چه با مایع، نقش آن در حفظ سلامت موتور انکارناپذیر است. انتخاب سیستم مناسب، نگهداری منظم، استفاده از مایع خنک‌کننده استاندارد و بررسی دوره‌ای اجزای آن، تأثیر مستقیم در افزایش عمر موتور و کاهش هزینه‌های تعمیر دارد.
با شناخت دقیق انواع سیستم‌های خنک‌کاری، می‌توانیم عملکرد بهتر موتور را تضمین کرده و از مشکلات گرمایی پیشگیری کنیم. اگر شما هم تعمیرکار، تیونر یا علاقه‌مند به مکانیک خودرو هستید، آشنایی با این سیستم‌ها یک مهارت ضروری برای حرفه شماست.
برای مطالعه بیشتر درباره سیستم های خنک کننده میتوانید از سایر مقالات سایت ما و یا ویکی پدیا بازدید کنید
