عملگرهای موتور خودرو از مهم‌ترین اجزای سیستم انژکتوری هستند که وظیفه تبدیل دستورات ECU به حرکت مکانیکی یا تغییرات فیزیکی را بر عهده دارند. این قطعات شامل انژکتور، کوئل، استپر موتور، پمپ بنزین، رله دوبل و… می‌شوند که هرکدام نقش مهمی در عملکرد بهینه موتور دارند. در این مقاله به‌طور ویژه به بررسی انژکتور خودرو، انواع آن، علائم خرابی، روش‌های تست و راهکارهای نگهداری صحیح می‌پردازیم.
عملگرهای موتور خودرو، قطعاتی هستند که دستورات ECU (واحد کنترل الکترونیکی موتور) را دریافت کرده و آن‌ها را به حرکت مکانیکی یا تغییرات فیزیکی تبدیل می‌کنند. این عملگرها در بخش‌های مختلفی از موتور خودرو نقش دارند و در صورت خرابی، عملکرد موتور دچار مشکل میشود.
انواع عملگرهای موتور خودرو:
انژکتورها (Injectors): وظیفه پاشش سوخت به داخل محفظه احتراق را بر عهده دارند. ECU میزان و زمان پاشش را کنترل میکند.
کوئل احتراق (Ignition Coil): برق با ولتاژ بالا را برای جرقه‌زنی به شمع‌ها ارسال میکند و باعث احتراق مخلوط سوخت و هوا میشود.
استپر موتور (Idle Air Control – IAC): میزان هوای ورودی به موتور را در دور آرام تنظیم میکند تا موتور بدون نوسان کار کند.
شیر برقی کنیستر (EVAP Purge Valve): بخارات سوخت را از مخزن سوخت جمع کرده و برای مصرف مجدد به موتور ارسال میکند تا از اتلاف سوخت و افزایش آلایندگی جلوگیری شود.

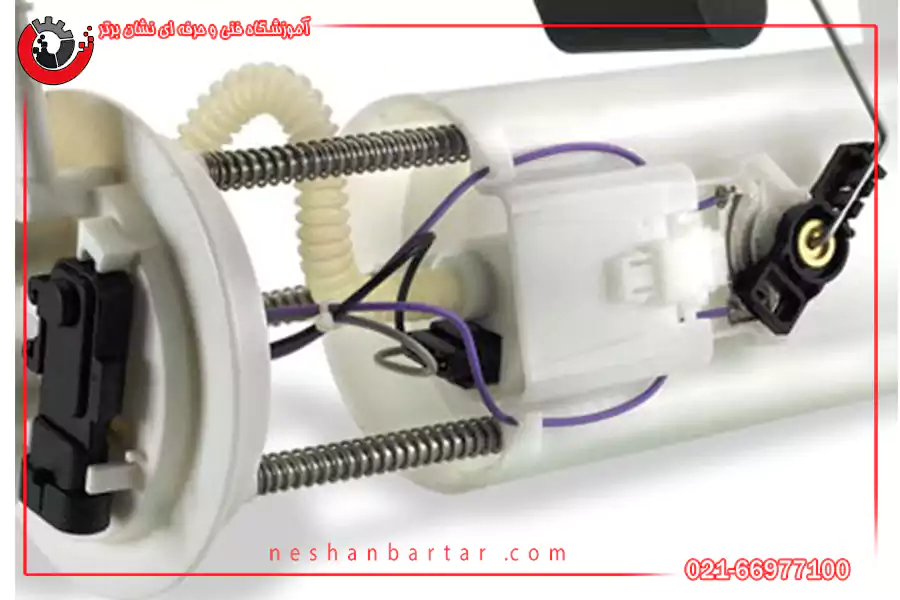

پمپ بنزین برقی (Fuel Pump): وظیفه انتقال سوخت از باک به ریل سوخت و انژکتورها را برعهده دارد.
چراغ چک : محل آن در داخل صفحه کیلومتر شمار و به صورت چراغ زرد رنگ با عکس موتور بوده و وظیفه آن اخطار به راننده در صورت خرابی و اشکال در سیستم سوخت رسانی انژکتوری میباشد.
عقربه کیلومترشمار : محل آن داخل صفحه کیلومتر شمار میباشد و کار آن نشان دادن سرعت خودرو به راننده است.
ایسیو: کار آن مدیریت در کارکرد و عملکرد موتور خودرو از نظر سوخت رسانی و سیستم جرقه میباشد.
سوئیچ اینرسی: محل آن در محوطه اطراف موتور خودرو بوده و کار آن قطع کردن برق پمپ بنزین برقی در تصادفات جاده ای میباشد.
رله دوبل : محل آن در محدوده اطراف ایسیو یا باطری میباشد و کار آن تقسیم برق بین سنسور ها و عملگر ها و ایسیو میباشد.
در خودرو های جدید تر و امروزی این شیر برقی نصب میگردد : VVT (Variable Valve Timing) این سیستم، زمان‌بندی باز و بسته شدن سوپاپ‌ها را برای بهینه‌سازی عملکرد موتور تنظیم میکند.
| نام عملگر | وظیفه اصلی | محل نصب | علائم خرابی | نکات تست/نگهداری |
|---|---|---|---|---|
| انژکتور (Injector) | پاشش سوخت طبق فرمان ECU | روی ریل سوخت/منیفولد یا سیلندر (GDI) | لرزش، ریپ، مصرف بالا، بوی بنزین، چراغ چک | تست با دیاگ و مولتیمتر؛ شست‌وشو اولتراسونیک؛ تعویض فیلتر سوخت |
| کوئل احتراق | ایجاد ولتاژ بالا برای جرقه‌زنی شمع‌ها | روی شمع‌ها یا پک کوئل | خام‌سوزی، بد استارت، افت توان | اندازهگیری مقاومت؛ بررسی نشتی جرقه؛ استفاده از شمع استاندارد |
| استپر موتور IAC | تنظیم هوای دور آرام موتور | روی دریچه گاز | نوسان دور، خاموشی در دور آرام | تمیزکاری مسیر هوا؛ کالیبراسیون؛ تست فرمان ECU |
| شیر برقی کنیستر | هدایت بخارات سوخت به موتور | بین کنیستر و منیفولد هوا | بوی بنزین، چراغ چک، استارت سخت | تست عملگر با دیاگ؛ بررسی گیر کردن سوپاپ؛ چک نشتی شیلنگ |
| پمپ بنزین برقی | انتقال سوخت تحت فشار به ریل و انژکتورها | داخل باک سوخت | بد استارت، افت شتاب، صدای غیرعادی | اندازهگیری فشار سوخت؛ بررسی ولتاژ ورودی؛ تعویض فیلتر سوخت |
| شیر برقی VVT | کنترل زمان‌بندی متغیر سوپاپ‌ها | روی سرسیلندر و مدار روغن | صدای تق‌تق، افت توان، کد خطای زمان‌بندی | تعویض به‌موقع روغن؛ تمیز بودن صافی؛ تست عملگر با دیاگ |

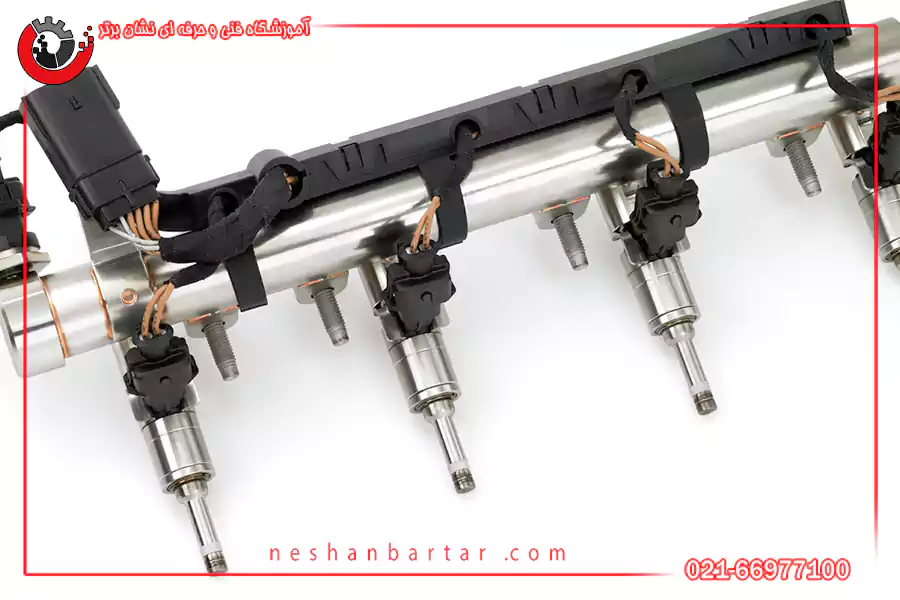

انژکتور خودرو و اهمیت آن در سیستم سوخت‌رسانی

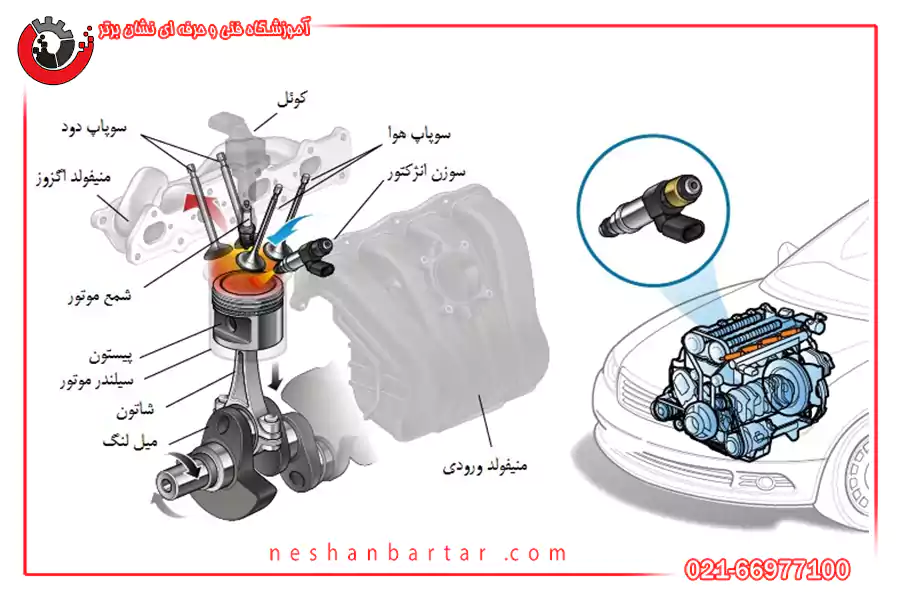

انژکتور خودرو یکی از مهم‌ترین قطعات در سیستم سوخت‌رسانی انژکتوری است که وظیفه پاشش سوخت را بر عهده دارد. این قطعه در حقیقت یک شیر برقی است که با فرمان ECU، سوخت را با فشار مشخص و بهصورت پودر شده وارد محفظه احتراق میکند تا با هوا مخلوط شده و عمل احتراق بهینه انجام شود.
انژکتور خودرو یکی از مهم‌ترین قطعات در سیستم سوخت‌رسانی انژکتوری است که وظیفه پاشش سوخت را بر عهده دارد. این قطعه در حقیقت یک شیر برقی است که با فرمان ECU، سوخت را با فشار مشخص و بهصورت پودر شده وارد محفظه احتراق میکند تا با هوا مخلوط شده و عمل احتراق بهینه انجام شود.

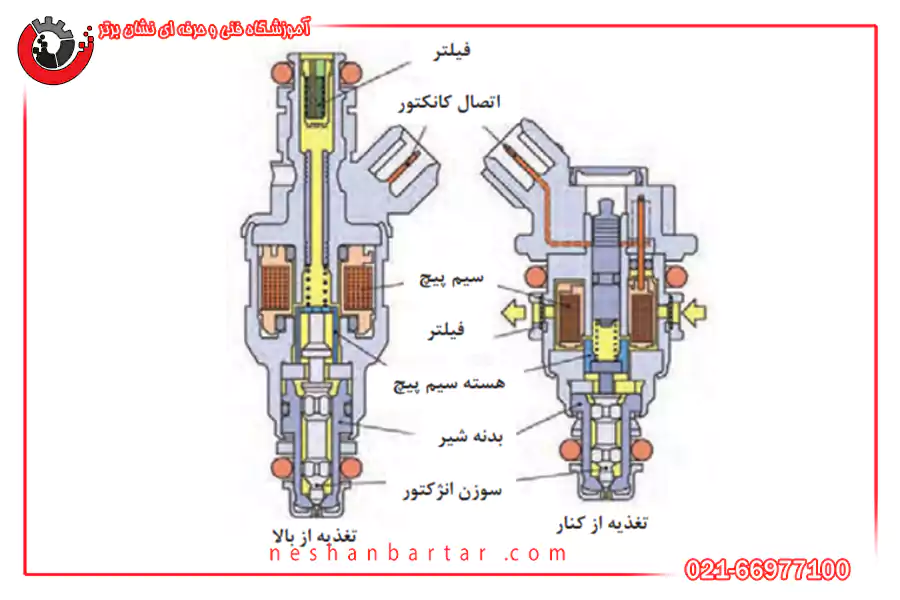

اجزای تشکیل‌دهنده انژکتور خودرو
یک انژکتور از چندین بخش اصلی تشکیل شده است:
- سوزن انژکتور میزان پاشش سوخت را کنترل میکند.
- سیمپیچ مغناطیسی باعث باز و بسته شدن سوزن انژکتور میشود.
- فنر برگشت پس از قطع برق، سوزن را به جای خود بازمی‌گرداند.
- نازل پاشش سوخت را با الگوی مشخصی به درون سیلندر پاشش میکند.

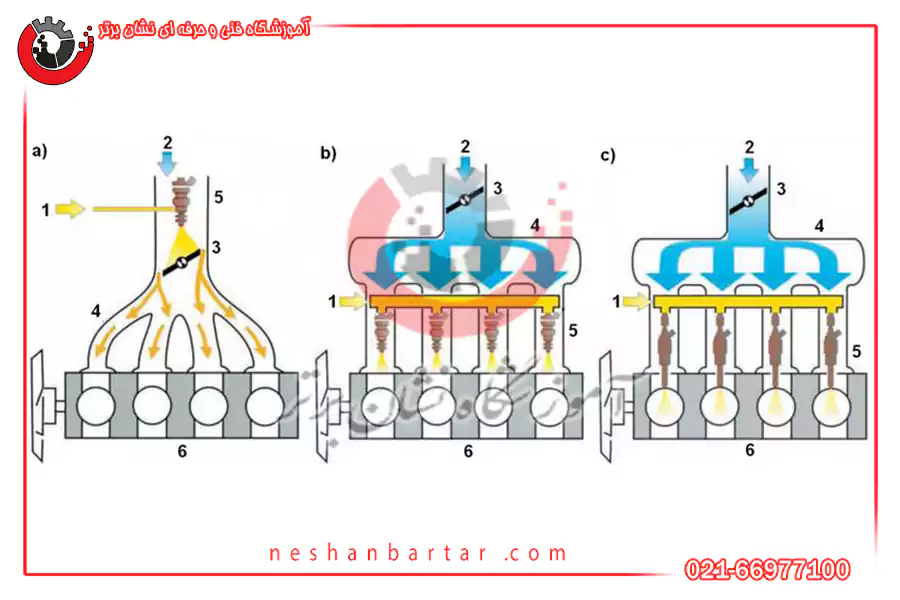

انواع انژکتورها در خودرو
انژکتور تک نقطه‌ای (Single Point Injection – SPI): در این سیستم، یک انژکتور برای تمام سیلندرها استفاده میشود و روی دریچه گاز قرار دارد.
انژکتور چند نقطه‌ای (Multi Point Injection – MPI): هر سیلندر دارای یک انژکتور جداگانه است که سوخت را مستقیماً به ورودی منیفولد ارسال میکند.
انژکتور مستقیم (Direct Injection – GDI): سوخت مستقیماً به داخل سیلندر پاشش میشود که موجب افزایش قدرت، کاهش مصرف سوخت و آلایندگی کمتر میشود.
علائم خرابی انژکتور خودرو
🔻 روشن شدن چراغ چک موتور
🔻 بد کار کردن موتور یا لرزش در دور آرام
🔻 مصرف سوخت بالا و کاهش راندمان خودرو
🔻 ریپ زدن و شتاب کم خودرو
🔻 بوی نامطبوع بنزین از اگزوز (نشانه پاشش ناقص سوخت)
نحوه تست و عیب‌یابی انژکتور خودرو :
✅ با مولتیمتر میتوان میزان مقاومت سیمپیچ انژکتور را اندازهگیری کرد.

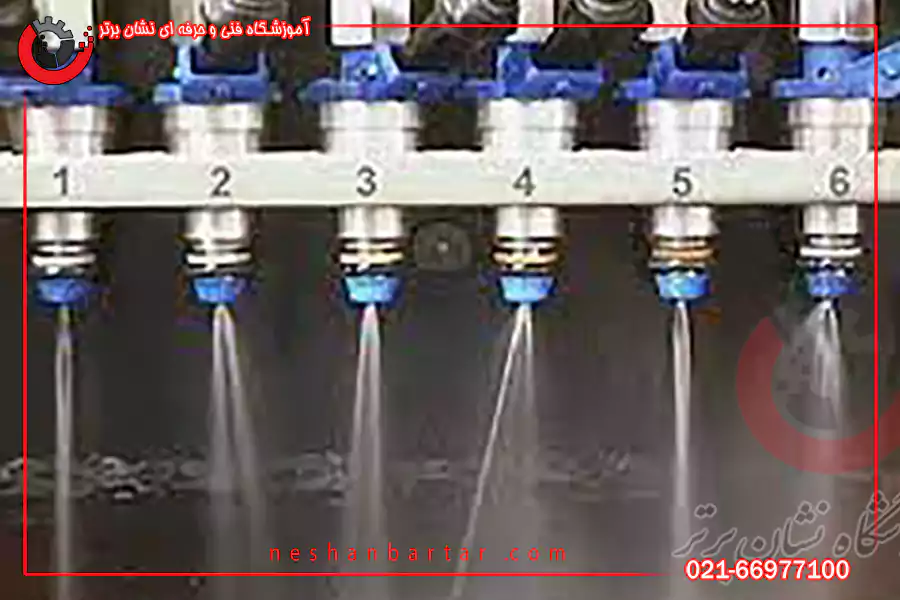

✅ با دستگاه تست انژکتور میتوان الگوی پاشش سوخت را بررسی کرد.
✅ با دستگاه دیاگ میتوان پارامترهای عملکرد انژکتور را در ECU مشاهده کرد.
اگر به مباحث برق خودرو مانند انژکتور و ECU و دگر مباحث این حوزه علاقه دارید میتوانید در دوره آموزش برق و الکترونیک خودرو شرکت کنید
نحوه نگهداری و افزایش عمر انژکتور خودرو
🔹 استفاده از بنزین با کیفیت و جلوگیری از ورود ناخالصی‌ها به سیستم سوخت‌رسانی
🔹 تمیز کردن انژکتورها با دستگاه اولتراسونیک در فواصل مشخص
🔹 تعویض منظم فیلتر سوخت برای جلوگیری از گرفتگی انژکتور

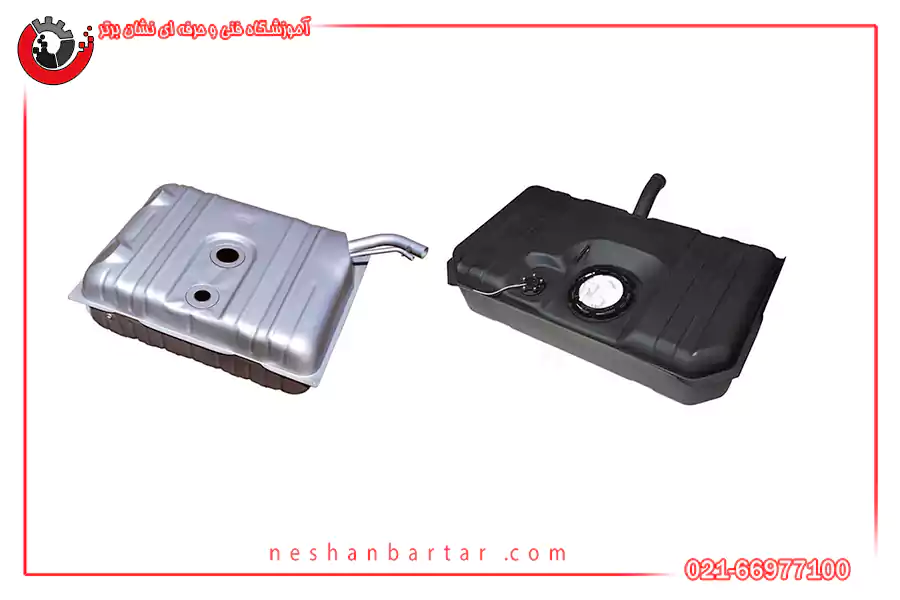

نکته: سیستم سوخت رسانی در خودرو های انژکتوری از چند قسمت تشکیل میشود :

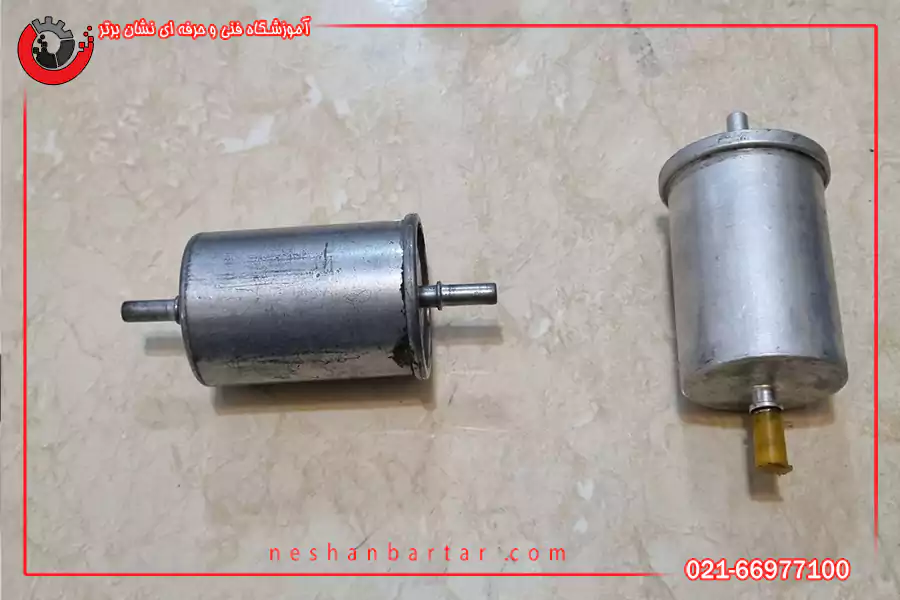

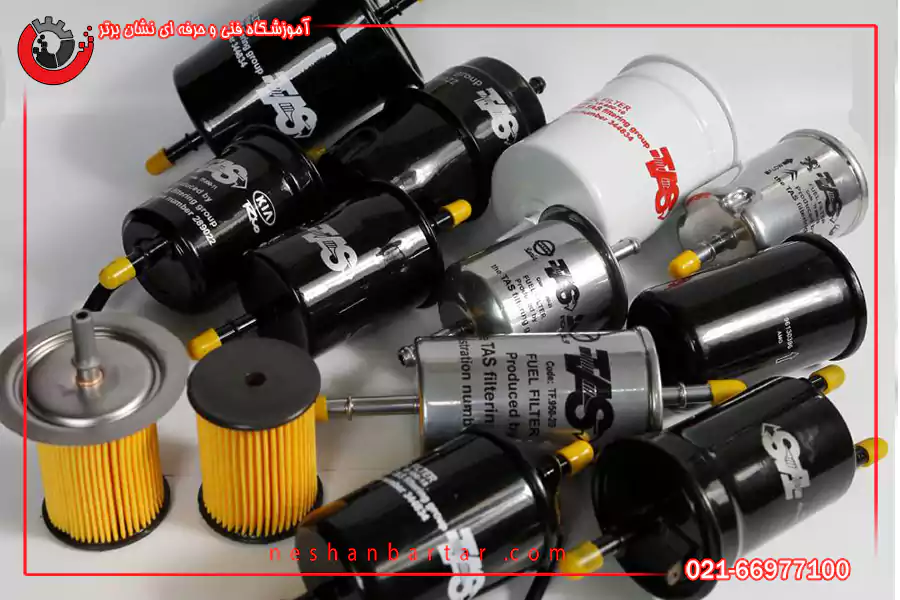

فیلتر بنزین

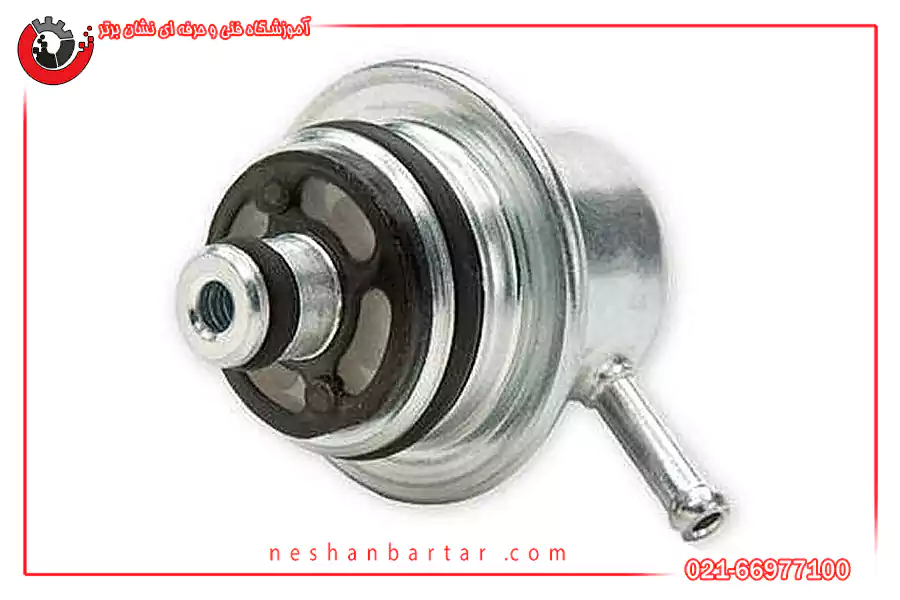

رگلاتور تنظیم فشار
کار این قطعه تنظیم فشار بنزین در تمامی دوره ها میباشد ، محل این قطعه در انتهای ریل سوخت در مسیر سوخت رسانی و روی موتور بوده ولی در بعضی از خودرو ها داخل باک و روی پمپ بنزین میباشد.

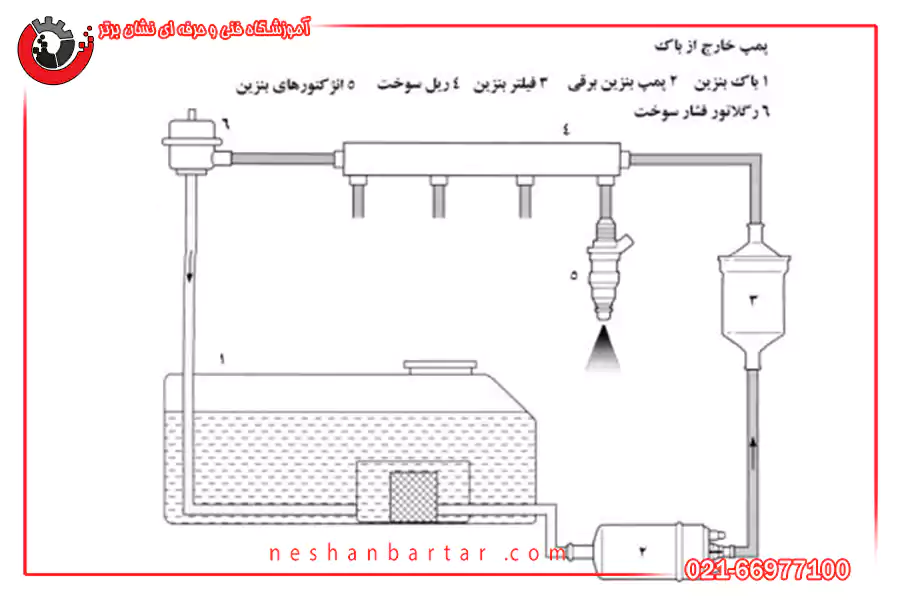

عملکرد مدار سوخت رسانی
با ارسال جریان به پمپ بنزین برقی و کارکرد آن بنزین از باک به داخل پمپ بنزین برقی کشیده شده و سپس از طریق لوله های فشار قوی به فیلتر بنزین و ریل سوخت و در نهایت انژکتور میرسد. و بنزین مازاد آن از طریق رگلاتور تنظیم فشار به خصوص در دور های آرام موتور به داخل باک برگشت داده میشود.
جمع بندی
انژکتورها نقش کلیدی در عملکرد بهینه موتور، کاهش مصرف سوخت و آلایندگی دارند. خرابی این قطعه باعث افزایش مصرف سوخت، افت شتاب و ریپ زدن خودرو میشود. بنابراین بررسی دوره‌ای و استفاده از بنزین استاندارد، عمر این قطعه را افزایش داده و عملکرد خودرو را بهینه میکند.
یکی از منابع : wikipedia
عملگر موتور قطعهای است که فرمان ECU را دریافت کرده و آن را به حرکت مکانیکی یا تغییرات فیزیکی تبدیل میکند؛ مثل انژکتور، کوئل و استپر موتور.
انژکتور با فرمان ECU، سوخت را با فشار مشخص بهصورت پودر شده وارد محفظه احتراق میکند تا با هوا مخلوط شده و احتراق بهینه انجام شود.
روشن شدن چراغ چک، ریپ زدن خودرو، مصرف سوخت بالا، افت شتاب، لرزش موتور و بوی نامطبوع بنزین از نشانه‌های خرابی انژکتور هستند.
با دستگاه دیاگ برای بررسی پارامترها، با مولتیمتر برای اندازهگیری مقاومت سیمپیچ و با دستگاه تست انژکتور برای مشاهده الگوی پاشش سوخت.
استفاده از بنزین باکیفیت، تعویض منظم فیلتر سوخت، سرویس و شست‌وشوی دوره‌ای انژکتور با دستگاه اولتراسونیک، و نگهداری صحیح خودرو باعث افزایش عمر انژکتور میشود.
